大型灌区水雨情在线监测预警系统

作者:发布时间:2017-10-23

系统简介

10年来,我国的水利建设步伐加快,灌溉事业也迅速发展,灌排设施不断完善,灌排工程体系基本形成,为实现粮食连续增产发挥了重要作用,为了满足“总量控制、统筹协调、高效利用”的要求,灌区水雨情监测系统优化配置灌溉用水,调整用水结构,实现农业灌溉地下水计量的规范、统一管理,需建立农业灌溉取水计量监管系统,以着力保障各类灌溉用水合理需求。

水雨情监测系统适用于水利管理部门远程监测河道、湖泊、水库、防涝泵站、渠道和地下水等的水位、降雨量等实时数据,同时支持远程图像监控,为保障安全度汛提供了准确、及时的现场信息。


系统组成

实时水雨情自动监测预警系统由监测中心、通信网络和前端监测设备三部分组成。
监测中心:服务器、数据库软件、水雨情自动监测预警软件平台、手机APP等组成。
通信网络:GPRS无线传输、光纤有线传输等方式。
前端监测设备:水位计、雨量计、工业摄像头、遥测终端、太阳能供电系统等。摄像头负责定时对现场进行拍照,遥测终端负责水位、雨量和照片的采集,通过GPRS上传到服务器。太阳能供电系统包括太阳能电池板、太阳能控制器和蓄电池。

4.1 水位计

水位计可以根据项目的实际需求,选择投入式水位计、超声波水位计或雷达水位计。


4.1.1 投入式水位计




优点:测量精度高,价格便宜,安装简单,直接投入水底即可,无需立杆安装。

缺点:维护麻烦;因投入水底,使用寿命会受到水体影响。

主要技术参数:

水位量程:0~50m任选

电缆长度:标配10m,可根据需要加长。

输出信号:4~20mA,RS485 MODBUS RTU协议

供电电压:9~36VDC

精度等级:0.25%FS

介质温度:-40~60℃

环境温度:-40~85℃

整体材质:芯体:316S不锈钢 ;外壳:304不锈钢

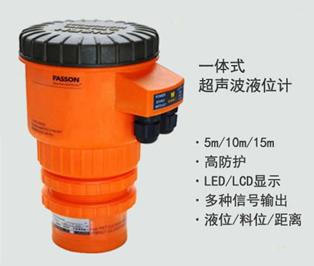

4.1.2 超声波水位计




优点:测量精度高,价格便宜;因不与水体接触,使用寿命长。

缺点:需要支架或立杆横臂安装;测量量程最大只能达到15m。

主要技术参数:

最大量程:5m,10m,12m,15m。 适用于清洁环境,平静目标面

检测盲区≤300mm,500m,800mm。 因量程及传感器不同,可定制小盲区

检测精度0.5%FS(默认) 可定制0.25%FS

输出信号 4~20mA二制线;RS485

显示 LED数码管显示

键盘 三位轻触按键

工作温度 0~50℃, 可定制-40~80℃

工作电源 DC12V/300mA 可定制AC220V,DC24V供电

接线方式 快接式接线端子

安装方式 螺纹旋进式安装,螺纹尺寸M68×2.0mm

防护等级 IP65 可定制IP66、IP67、IP68

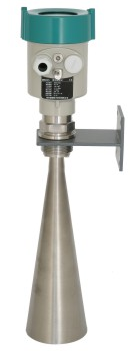

4.1.3 雷达水位计



优点:测量精度高;测量量程大,最大可达70m;性能稳定可靠;应用广泛

缺点:需要支架或立杆横臂安装;价格略高

主要技术参数:

发射频率:26G高频

测量范围:0~70m可选

过程温度:-40~100℃

测量精度:±10mm

过程连接:PP/不锈钢

天线材质:不锈钢

频率范围:26GHZ

信号输出:4~20mA二制线;RS485

供电电源:6~24VDC

显示面板:数码管显示


4.2 翻斗式雨量计



主要技术参数

承雨口径:φ20000.60mm; 刃口锐角:40°~45°

分辨力:0.5mm,0.2mm

测量准确度:≤±3%(室内人工降水、以仪器自身排水量为准)

雨强范围:0.01mm~4mm/min(允许通过最大雨强8mm/min)

发讯方式:双触点通断信号输出

环境温度:0~50℃

相对湿度;<95%(40℃)

尺寸重量:2.5kg

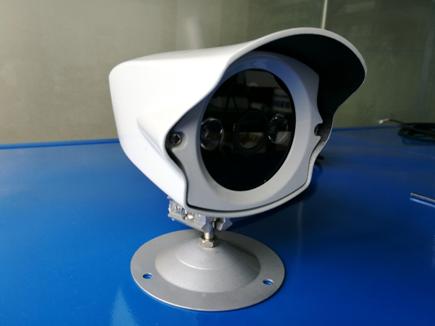

4.3 工业摄像头



主要技术参数

电源电压:9~28V;功率:未启动补光时:约1.3W,启动补光时约:6~8W;

工作温度:-40度~85度;

存贮温度:-45度~90度;

摄像头:cmos摄像头;

照度: 0.0051Lux

防水等级:IP67;

多种图像分辨率支持,并可定制特殊分辩率。1280×1024、1280×960、1280×800、1280×720、1024×768、800×600、640×480(VGA)

支持多种串口波特率:9600、19200、38400、57600、115200


五、监测软件平台


1、系统采用B/S架构设计

客户端不须安装程序,直接使用IE或其他浏览器即可使用,修改应用程序只与服务器有关,客户端不作任何改动,操作简单,维护方便。
