水文监测系统

作者:发布时间:2017-10-26

系统概述

水文监测系统适用于远程监测自然河流、人工运河、景观河道等的实时水雨情状况。水文监测系统在及时预警洪涝灾害、避免人员和经济损失方面发挥了重要作用。

系统构成

  数据感知:水位计、雨量筒实时测量现场水位、降雨量数据。

  数据上报:水文遥测终端实时采集水位计、雨量筒输出信号,并遵循水文通信规约将监测数据上报。

  数据传输:监测数据通过GPRS、CDMA、4G、NB-IOT或北斗卫星传送给“省/市水文监测预警平台”。

  数据应用:监测预警平台实时显示、存储各监测点数据,并及时分析、发布预警信息。

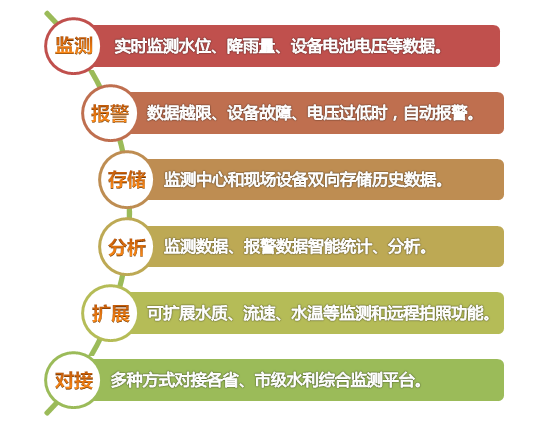

系统功能

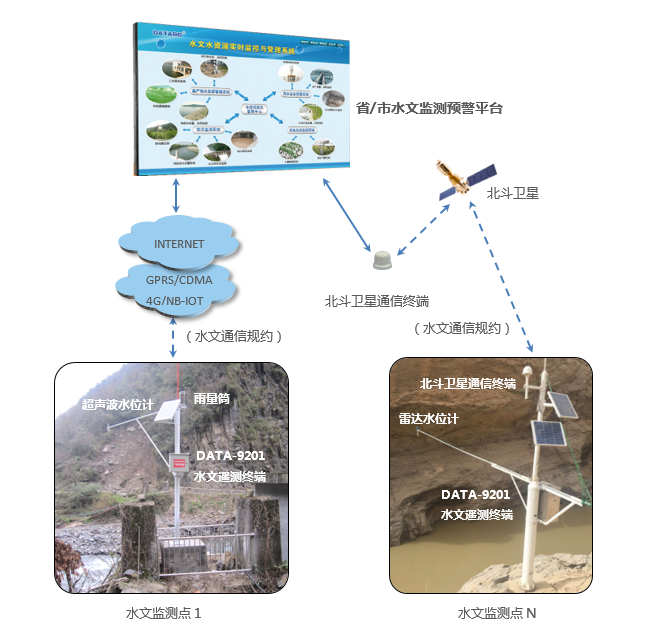

通信方式的选择

◆ 监测点GPRS/CDMA信号较好时,采用GPRS/CDMA通信。

        以内蒙古某地中小河流水文监测现场举例:

        该地为平原地区,监测点虽然远离市区,但附近的GPRS信号质量很好,因此选择GPRS作为现场设备与监控中心的通信方式。

◆ 监测点GPRS/CDMA信号较差时,采用GPRS/CDMA+北斗卫星双通道通信。

        以山西某地区中小河流水文监测现场举例:

该地为偏远山区,监测点附近的GPRS、CDMA信号都不太稳定,为保障数据及时传输,最终选用了GPRS+北斗卫星的双通道通信模式。

GPRS为主信道,北斗卫星为备用信道;通常采用GPRS通信,当GPRS信号质量差时,设备自动切换为北斗卫星通信;当GPRS信号质量转好时,设备自动切回GPRS通信。

       备注:以GPRS/CDMA/4G/NB-IOT通信为例。

       主要设备组成

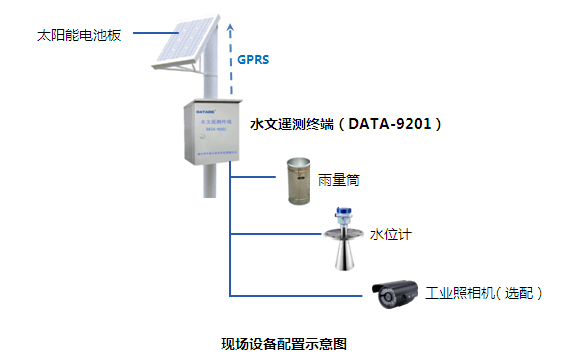

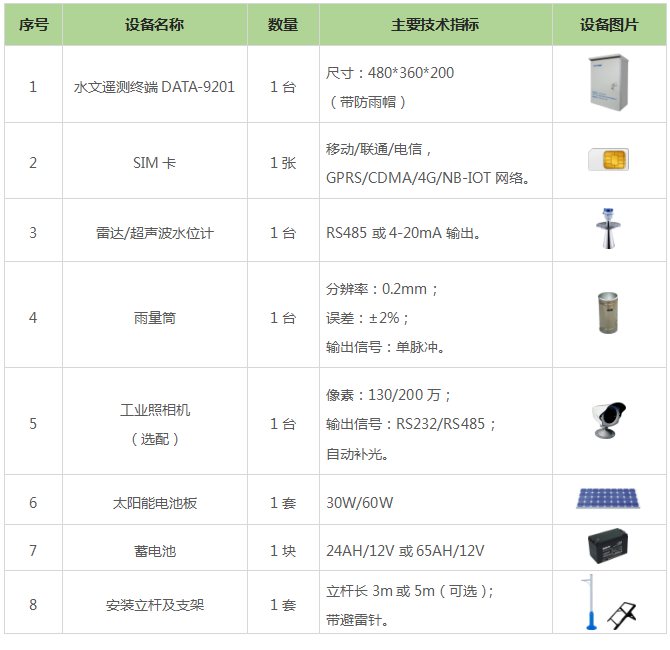

1.  监测现场(单个测点):


水文监测系统|水文遥测|水文自动测报系统|水文监控|水文实时在线监测|中小河流水文监测系统水文监测系统|水文遥测|水文自动测报系统|水文监控|水文实时在线监测|中小河流水文监测系统


                水文监测系统|水文遥测|水文自动测报系统|水文监控|水文实时在线监测|中小河流水文监测系统

主要设备组成

1.  监测现场(单个测点):

水文监测系统|水文遥测|水文自动测报系统|水文监控|水文实时在线监测|中小河流水文监测系统主要设备组成

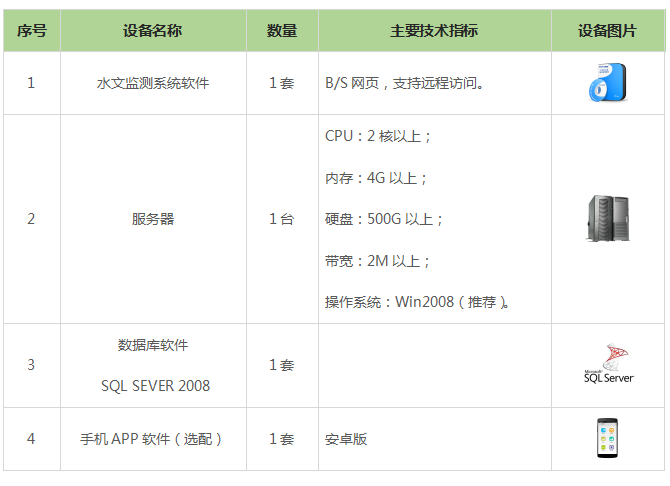

2. 监测中心:

水文监测系统|水文遥测|水文自动测报系统|水文监控|水文实时在线监测|中小河流水文监测系统主要设备组成
