PLC控制柜

防爆电气控制柜

作者:防爆电气控制柜发布时间:2020-10-13

一、防爆电气控制柜结构说明:

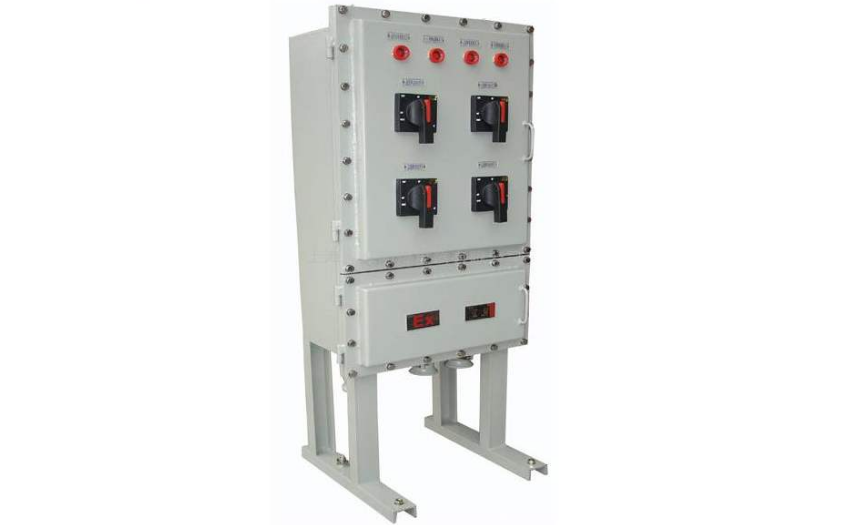

防爆电气控制柜

1.控制柜内设有视频服务器、网络开关、网络开关、电源电涌防雷、电源电涌防雷、电源电涌防雷、信号电涌防雷、信号隔离器、信号隔离器、中继器、断路器、视频电涌防护、视频电涌防护、plc控制器、plc控制器、按钮和指示灯等。

2、控制柜外壳材质采用Q235A优质钢板焊接而成,并且控制柜设有内外接地螺栓,有接地标志。

3、控制柜通过正把手与电源连接断开,指示灯开关断开;

4、控制柜上接线箱设有铅丝端子,端子接线图如附图所示,其中pe直接接入内部接地螺栓。pe直接接入内部接地螺栓。pe直接接入内部接地螺栓。


二、防爆电气控制柜主要技术参数:
1、额定电压220V,电压波动范围不超过额定电压±10%;
2、额定频率50Hz;
3、额定电流20A;
4、外壳防护等级IP54;
5、结构型式立地式;
6、电气部件清单:

三、防爆电气控制柜使用特点:
1、控制柜的工作制度是长期的工作制度,海拔在2000m以下,大气压在74.8kpa以上。
2、周围环境温度为-40℃~+80%℃;
3、周围空气的相对湿度在95%以下(+25℃);
4、垂直平面的设置倾斜度在15°以下;
5.在没有破坏绝缘的气体和蒸汽的环境中;
6、在没有显着摇晃和冲击的振动场所;
7、设计采用模拟量信号防雷和信号隔离措施,保证控制系统的安全可靠运行,可以防止水滴的场所;
8、周围环境污染等级为3级的9、安装类别为II类。

四、防爆电气控制柜使用注意事项:
一)安装前的准备:
1、控制柜开箱前要检查包装是否完好,开箱后要小心清除控制柜的垃圾和灰尘。
2、安装前要进行以下检查,不符合要求不得使用。
a.所有紧固螺栓紧固,弹簧垫圈无遗失,防爆外壳各部件之间的连接必须妥当。
b.所有隔爆部件没有裂纹,没有影响防爆性能的缺陷(最后分解的新控制盘不能检查)。
c.操纵杆和按钮的动作灵活;
d.长距离运输或长期不使用的控制盘,使用前必须测量电气部件与机箱之间的绝缘电阻值,其值必须在1.5Mω以上。否则,应该将进行干燥处理。
二)调整与连接:
1.必须根据配线盒内的标志进行配线。
2、通过接线密封圈的电缆直接经过与密封圈的孔相当,拧紧接线斗螺栓后,保证密封圈与连通节内壁之间没有间隙,否则会失去隔爆性能。
3、接线时电缆芯线要靠地连接,保证接触良好,符合电气间隙的要求。
4、接线结束后,检查接线箱内是否有垃圾和灰尘。
5、经检查合格的产品出厂的产品,不允许随意更动以防影响防爆性能的元器件或者零部件。
