智慧环保

无线数据采集系统

作者:发布时间:2017-10-23


HD-GPRS-560是一款RS232/RS485 GPRS DTU,是由GPRS模块USR-GM3开发而成。其支持RS232/RS485两种串口,实现串口数据与GPRS网络双向透明传输,设置简单,传输稳定。

一、网络

标准GSM / GPRS

速率14.4 Kbps ~ 57.6 Kbps

标准频段850/900/1800/1900MHz四频

GPRS Multi-slot ClassGPRS Class 10

GPRS Terminal Device ClassClass B

GPRS Coding SchemesCS1 ~ CS4

最大发射功率GSM900 class4(2W),DCS1800 class1(1W)

应用方式GSM标准AT指令集 / 有人扩展AT指令集 / 数据传输 / 短信息传输

网络协议TCP,UDP,DNS,Http

网络链接数2

网络缓存发送:4K字节,接收:4K字节


二、串口

端口数:2(1路RS-232,1路RS-485,不可同时工作)

接口标准RS-232:DB9孔式,RS-485:2线(A+,B-)

数据位7,8

停止位1,2

校验位None,Even,Odd

波特率2400 bps ~ 921600 bps

流控RTS/CTS

缓存收发各4K字节

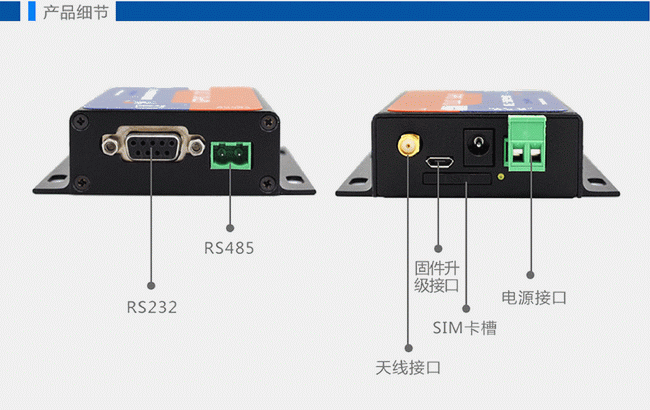

三、设备接口

天线接口50欧姆/SMA-K(阴头)

SIM卡1.8V / 3V

话音接口


四、软件

虚拟串口(USR-VCOM)Windows 2000或更高(32位/64位)

配置方式上位机设置软件,串口指令,短信指令


五、基本参数

尺寸90 x 84 x 25

工作温度-25 ~ 85°C

保存环境-40 ~ 85°C,5 ~ 95% RH(无凝露)

输入电压DC 5~ 36 V

工作电流平均:22~45mA,最大:201mA/12V


六、更多

安规认证CE FCC ROHS WEEE

保修期2年

配件12V1A电源,GPRS吸盘天线
