立东标准按键型安灯(Andon)系统方案

作者:发布时间:2017-11-09

    Andon(安灯)系统,作为精益制造执行中的一个核心工具,是加强工厂车间生产过程的管理,相关信息做到目视化,信息传递做到快捷化,工序过程透明化,提高生产组织效率的一种手段。

生产车间现场管理中存在的最常见问

1、工位操作工与相关协助人员沟通不及时,造成一些不必要的停机;

2、维机员、送料员、QC作业没有考评依据,存在吃大锅饭现象;

3、设备故障人工统计频率、时间、类型,费时费力,数据太多人为因素介入;

1.1 立东andon系统架构

 系统描述:

1、呼叫系统:终端呼叫系统按连接方式分为有线和无线2种;

2、显示系统:显示系统包括看板、灯塔、广播等;

3、主机系统:主机系统包括终端信息收集及与服务器进行数据通信;

4、服务器系统:服务器包括后台管理、统计、报表等功能;

5、企业管理接口模块:本系统可以根据企业实际需求通过数据接口的方式对接到企业内部管理系统;

6、支撑呼叫响应系统:支撑部门和管理部门的呼叫响应系统既可以通过PC端进行显示和响应、也可以通过移动端的APP或微信等方式进行提醒和响应;

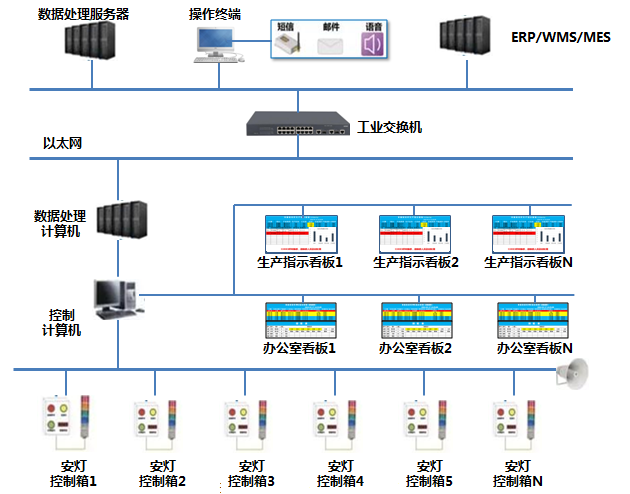

1.2 立东andon系统组网图:

组网说明:

    立东andon系统采用有线或无线组网方式,快速施工。支撑部门和管理部分通过手机端APP或微信快速的接收信息并及时响应。相比传统业务处理流程更加快速高效。

1.3 呼叫流程

1、当工位人员发现问题需寻求帮助时,按下相关按钮呼叫,车间对应的看板信号灯和办公室对应的灯响应闪烁,同时按键信息发送到服务器上,服务器根据对应信息的流转流程发送到相关处理人员的手机微信端;

2、责任对应人收到信息后,确认已收到信息。确认信息同时回传到工位上的终端上。赶到现场,再次按下“已到现场”按钮呼叫,记录当前时间,等待时间结束,进入问题解决环节;

3、如果问题解决,责任人按下对应的问题解决按钮,纯绿色灯变为初始浅绿色状态,系统自动记录当前时间。

整个过程有2个时间段, 等待时间T1n 问题处理时间T2n

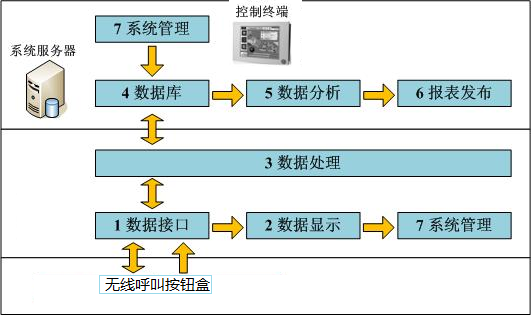

1.4系统软件架构

                         系统的软件架构如下图所示:

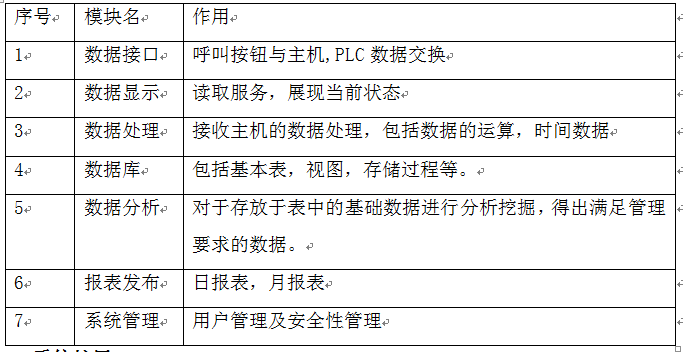

上图是本系统按照软件模块及相互之间的关系所绘制出来的一个软件模块结构图。下面对每一模块所承载功能做简要介绍:
