plc控制柜电气图实物图展示

      当我们打开接线标志清晰的plc控制柜电气图时，眼前出现的就像一目了然的现实版配线图。通过这个配线图，可以简单地找到设备故障和配线信号状况等细节，今天，广东立东plc控制柜厂家小编就给大家来展示一下立东plc控制柜电气图实物图。

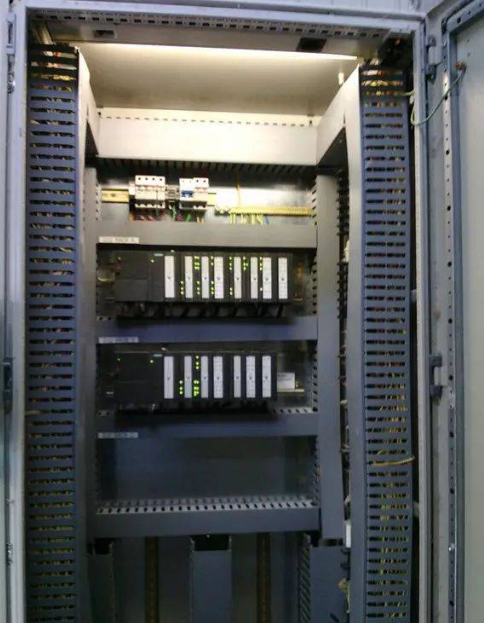

下图是分布式IO的模块接线plc控制柜电气图。这个IO接线柜已经使用了将近10年，期间有过多次修理，但仍保持原状。这主要是因为其规范和标志清晰的配线。

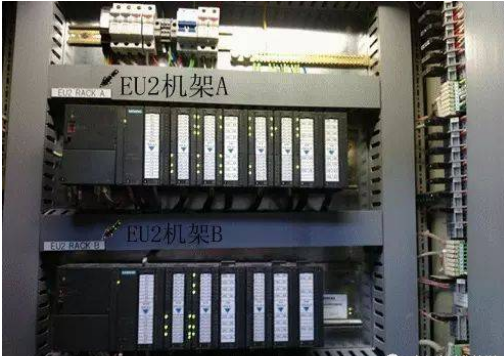

下图的plc控制柜电气图的模块布置图线槽盖上标明了机架的代号，很醒目，方便维修时查找相对应的模块所处的机架号。

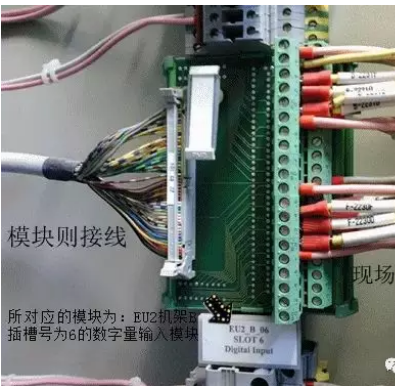

下图是plc控制柜内其中一个输入模块的模块侧接及现场至模块侧的接线图。它是通过一个通端子排来实现对接的：左侧接线通往模块；右侧为现场设备至模块的信号线。下方白色标记是所对应的模块的机架号（EU2机架B）、模块插槽号（插槽号为6）、模块类型（数字量输入）。

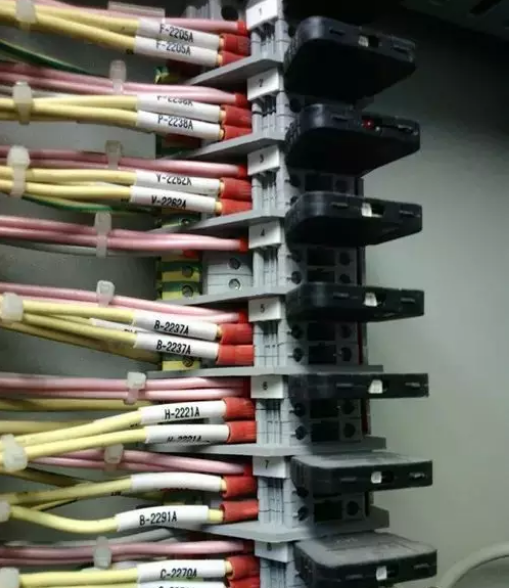

下图是plc控制柜内各现场设备的控制信号电源。也就是说，每个设备都有单独的控制电源。电源是通过一个2A的快熔保险串接的主回路上，一旦某个现场设备的控制信号出现短路或过载，快熔保险会熔断，且该回路因快熔保险断开后使得快熔保险座上的LED灯亮起。

以上就是广东立东plc控制柜厂家小编，给大家展示的立东plc控制柜电气图实物图。希望对大家有所参考。
