PLC控制柜接线端子排是怎样接线的

     PLC控制柜接线图内部控制单元之间往往是由接线端子排来连接以保证控制柜的正常使用。那么，PLC控制柜接线端子是怎样接线的呢？今天，广东立东PLC控制柜厂家小编就为大家解答如下：

首先，PLC控制柜接线板上的接线端子排，是一些屏内设备与屏外设备相连接的专门的接线端的组合，其作用就是信号（电流电压）的传输来实现电气的连接。即可实现PLC控制柜内接线的规范又方便了后期的维护快捷。在进行PLC控制柜接线过程中要按照一定的接线顺序来操作。

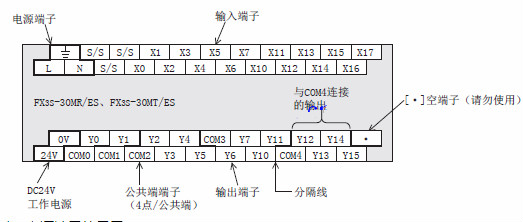

PLC控制柜接线端子排接线时要按照plc控制柜端子排列图，排列图的样式在图上直观反应出来，以下是plc控制柜端子排列图及其说明：

1、电源端子的显示：AC电源型为[L]、[N]端子；DC电源型为[+]、[-]端子。
2、DC24V供给电源的显示 ：AC电源型为[0V]、[24V]端子。DC电源型中没有供给电源，因此端子显示为[·]，请勿在[·]端子上接线。
3、输入端子的显示：AC电源型、DC电源型的输入端子显示相同。但输入的外部接线不同。
4、连接在公共端上(COM□)的输出的显示 ：
输出是由1点、4点中的某一个单位共用1个公共端构成的，公共端上连接的输出编号(Y)就是“分隔线”用粗线框出的范围，晶体管输出(源型)型的[COM□]端子即[+V□]端子。

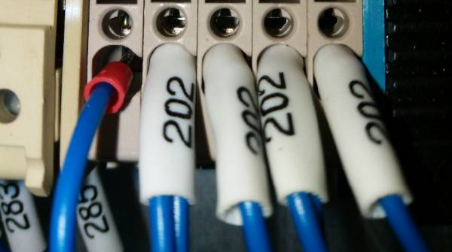

其次，作为接线人员在进行PLC控制柜接线端子排接线的时候要学会利用必要的工具和一些接线技巧，对于多芯线要采用冷压端子，单芯线可直接剥掉线皮直接压入即可。为了更便于发现连接过程的问题，应该是每完成一部分连接后要马上检查，而不是等到全部连接后检查。

另外，在进行PLC控制柜接线端子排接线的时候，一定要把各部分线路按照不同颜色做好标记，这样既不容易接线出错，有很方便后期的检查和维护。

总之，在进行PLC控制柜接线端子排接线时，不要捉急，要仔细按照上述顺序和方法去进行接线。
