plc控制柜自动喷涂流水线控制系统介绍

        plc控制柜自动喷涂流水线可实现顺序启动和停止，完成工件位移和功能紧急故障处理等功能，具有程序设计操作简单、理解方便、能实现多种功能等特点，今天，广东立东plc控制柜生产厂家小编就为大家介绍一下plc控制柜自动喷涂流水线如下：

首先，最初的PLC就是为了自动化流水线而发明的，为了适应自动化流水线的产品变化而研发的。plc控制柜自动喷涂流水线主要取决于工艺的要求，假如是单独的逻辑控制就用比较简单的plc，假如使用通讯模拟量之类的就使用复杂点的plc，自动化流水线都是靠PLC来控制的，只要是采集信号，有执行器输出的地方，都会用到PLC.其硬件设计要求有以下几点：

1. plc控制柜自动喷涂流水线控制要求：
   启动时首先按下SD按钮，启动整个输送系统，工件开始在输送带移动。停止时按下复位按钮，组装生产线停止工作，系统初始化重新开始工作。启动后，按以下规律显示：D→E→F→G→A→D→E→F→G→B→D→E→F→G→C→D→E→F→G→H→D→E→F→G→A……循环，D、E、F、G分别是用来传送的，A是操作1，B是操作2，C是操作3，H是仓库。

2.

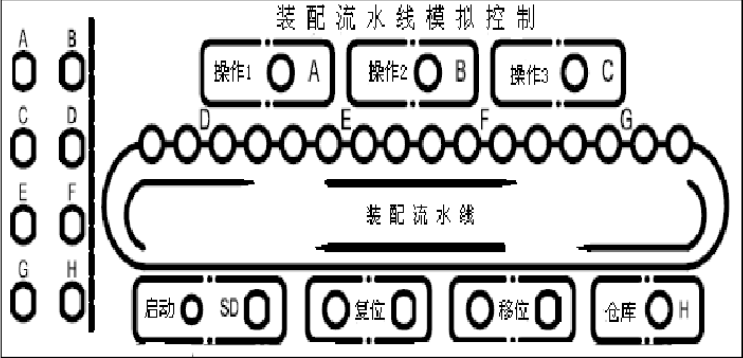

   装配流水线控制示意图
   2.  plc控制柜自动喷涂流水线I/O分配：
   输入                                输出
   起动按钮：I0.0              A：Q0.0     E：Q0.4
   复位按钮：I0.1              B：Q0.1     F：Q0.5
   移位按钮：I0.2              C：Q0.2     G：Q0.6
   D：Q0.3                       H：Q0.7

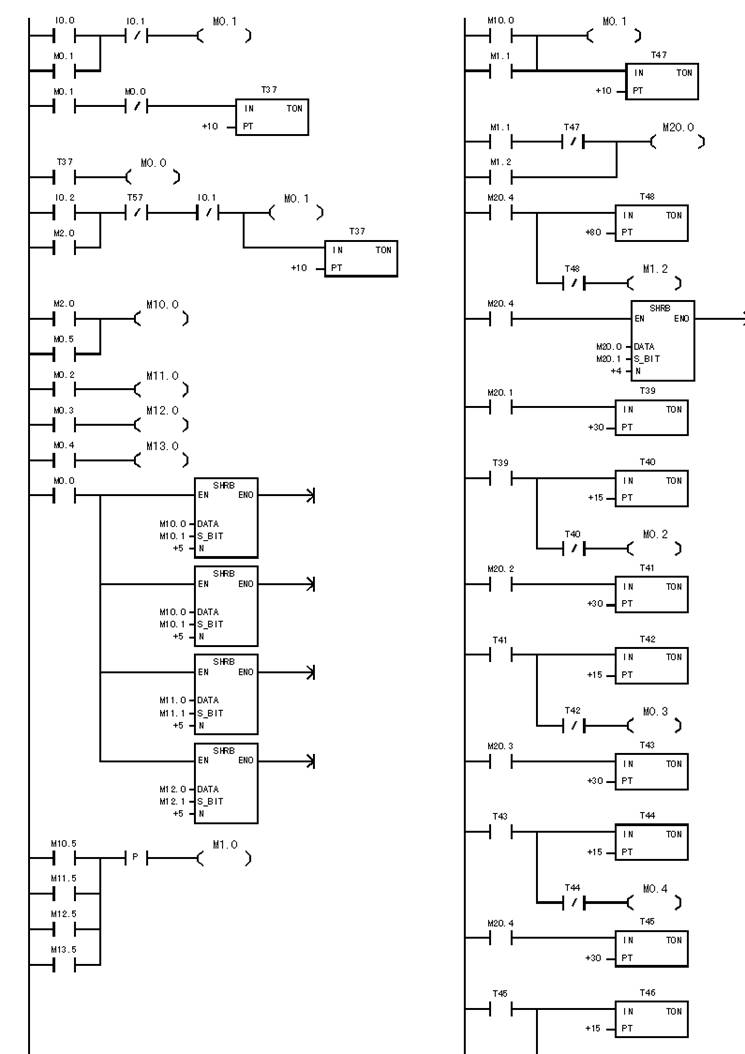

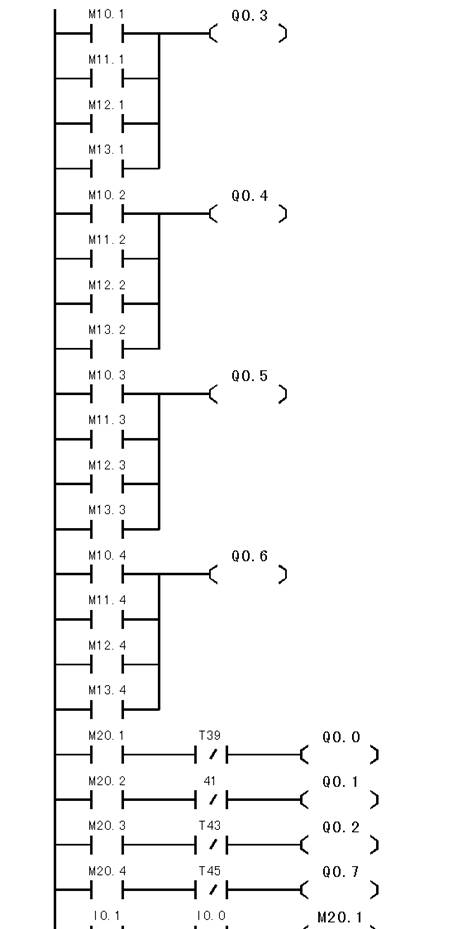

3.plc控制柜自动喷涂流水线软件设计梯形图，按图所示的梯形图输入程序。（详见下图）

其次，plc控制柜自动喷涂流水线具有标准化、规范化、自动化的专业生产设备，大大地提高了企业生产效率，广东立东plc控制柜厂家专业研发生产各类设备的自动化控制系统，欢迎大家前来参观洽谈！
