plc控制柜部件实物图解

作者:广东立东plc控制柜厂家发布时间:2020-11-07

      本站在以前文章中介绍过plc控制柜接线图实物图的内容,但还是有很多客户来电询问具体细节,今天,广东立东plc控制柜厂家小编,就为大家补充介绍一下plc控制柜部件实物图解如下:

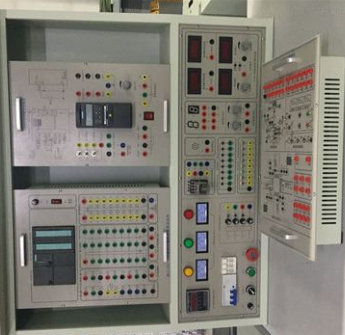

plc控制柜实物图

       plc控制柜部件主要有可编程控制器(PLC)、PLC柜体、汇线槽、中间继电器、接线端子、信号隔离器和配电器、安全栅和空气开关和变频器、交换机、人机界面触摸屏等部件。今天介绍plc控制柜主要部件实物图解如下:

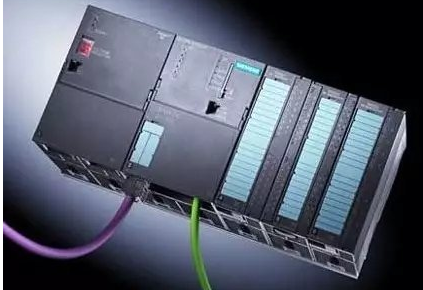

1.可编程控制器(PLC)部件实物图:

可编程控制器(PLC)三相四线380V交流电源供电,由三个电网电压表监视电网电压,并有三个指示灯指示,保险丝保护,控制面板供电由开关控制。

PLC可编程控制器图

主机:CPU314C-2DP,24VDC供电,48KB内存,PROFIBUS-DP主从界面;MMC内存卡64K字节,另有集成24路数字输入/16路数字输出、4路模拟输入/2路模拟输出、1路PT100、PID、计数器、PWM脉冲输出、频率测量和一轴定位等功能。

2.PLC柜体选择:
PLC柜体一般选择门板是整扇门的柜型固定柜,这种部件基本安装在整个板上的PLC柜体便于安装和调试。不适宜选择GGD柜、固定分割柜和抽屉柜。

PLC可编程控制柜

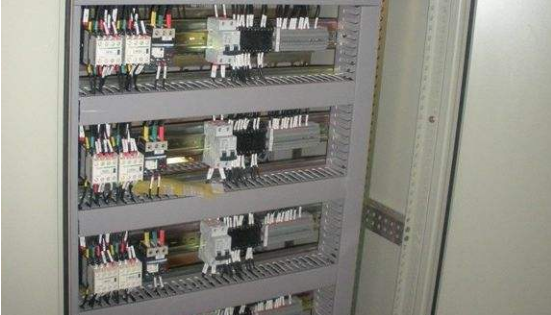

3.plc控制柜汇线槽部件实物图:
plc控制柜汇线槽的规格有很多,常用槽的宽度为25毫米、40毫米、60毫米、80毫米、100毫米,高度为40毫米、60毫米、80毫米、100毫米,颜色优先为灰色。一般是按照根据通过该槽的线的体积和槽容量的80%左右选择技术规格,剩馀空间使线的散热变得容易。

plc控制柜汇线槽实物图

通常6平方以上的电缆不应该用槽管理线束。为了使plc控制柜布局整洁美观,对于特殊电缆,如线丝网线、预制电缆组件等,也放入线槽,在线槽中,在装配设计中需要特别考虑,根据线槽直径和弯曲半径选择线槽,将电线整齐地放入槽内。

规 格

 (高x宽)

包装规格(米)

规 格

 (高x宽)

包装规格(米)

20x15

200

50x55

80

20*20

100

50x30

100

25*50

100

50x80

60

25x25

100

60x25

100

30x25

100

60x35

100

30x30

100

60x40

100

30x40

100

60x60

100

35x30

100

60x100

60

35x35

100

65x25

100

40x30

100

65x32

100

40x35

100

65x45

100

40x40

100

65x65

100

45x25

100

80x30

100

45x32

100

80x40

100

45x45

100

80x50

100

50x25

100

80x80

60

50x35

100

80x100

48

50x45

100

100x60

60

50x50

100

100x100

48



















4..plc控制柜继电器部件实物图

plc控制柜继电器

当PLC的输出口带电和需要PLC供的节点不一致的时候,就需要在PLC输出口加一个继电器,即指令发出时继电器工作,使控制回路的节点接到继电器的常开或常闭点,这也是根据情况选择是否使用继电器

5.PLC控制柜接线端子部件实物图:

plc控制柜接线端子实物图

接线端子的数量取决于所需信号的数量。如果只有简单的PLC控制盘,则需要接线端子。如果您的电气盘有其他需求,则根据情况增加。

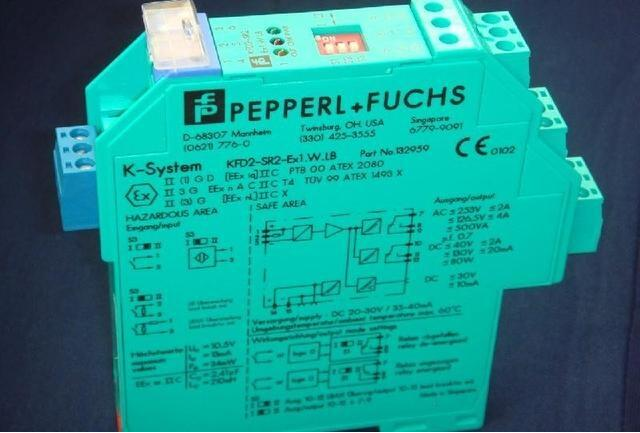

6.PLC控制柜安全栅部件实物图:

plc控制柜安全栅

如果需要将可编程控制器AO输出或d输出输送到危险区域,则应按要求选择相应的安全栅。

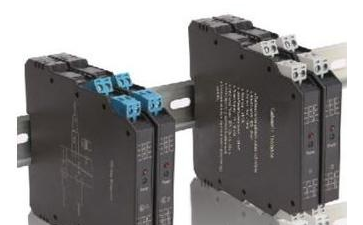

7.PLC控制柜信号隔离器和配电器实物图:

plc控制柜信号隔离器和配电器

使用信号隔离器和配电器可以提高整个系统的抗干扰能力和系统的稳定性能。双线制变送器信号通过配电器转换为4-20mA信号输入可编程控制器A翰入口的外部4-20mA、0-5V、0-20mA等各种信号通过信号隔离器转换为4-20mA信号输入可编程控制器A翰入口。

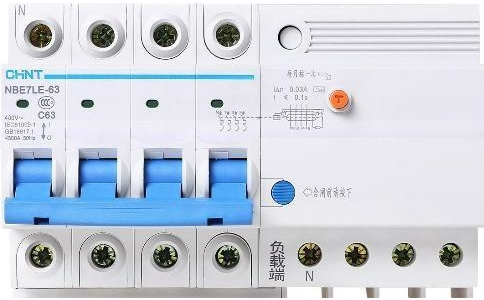

8.PLC控制柜空气开关实物图:

plc控制柜空气开关

PLC控制柜空气开关是整个柜体必须要有的电源控制。

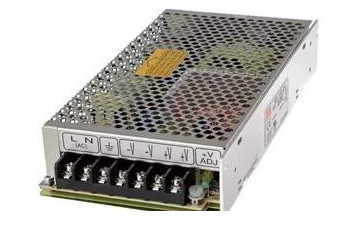

9.PLC控制柜DC24V开关电源实物图:

plc控制柜DC24V开关电源

大多数PLC控制柜都有DC24V电源,如果需要DC24V电源电回路多,则必须单独配置输入AC220V输出DC24V优质开关电源模块。

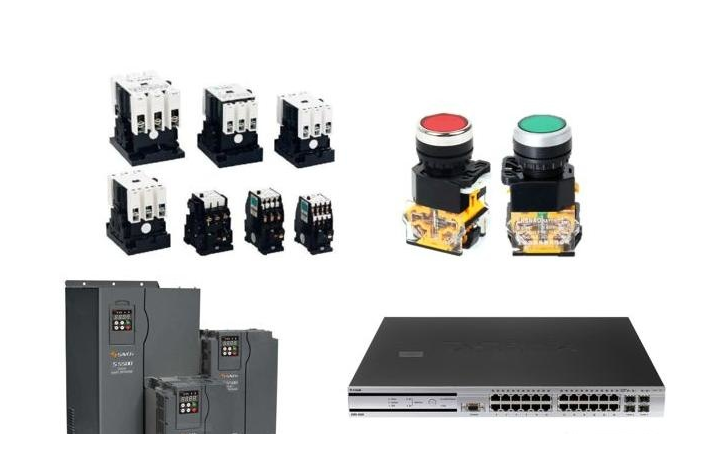

10.plc控制柜其他设备实物图:

plc控制柜其他设备

plc控制柜其他设备指的是配置的接触器、按钮、变频器、交换机、人机界面接触屏等设备,根据工程技术的要求而不同。

以上就是广东立东plc控制柜厂家小编为大家介绍的plc控制柜部件实物图解,希望能够帮到大家!
