电气控制柜原理图和接线图的区别

      在电气控制柜实际安装过程中，往往都会用到电气控制柜原理图和接线图，很多安装人员往往搞不要清楚这两种图的具体区别，今天，广东立东plc控制柜厂家小编，就把电气控制柜原理图和接线图的区别给大家介绍如下：

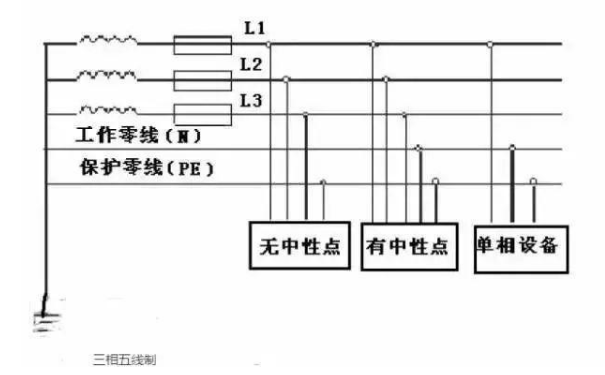

1. 电气控制柜原理图是用来表明电气控制柜工作原理和各电气部件的作用、相互关系的一种表现方式。它是电路的工作原理图，主要用来表明各元件是怎么工作的，主要有主电路、控制电路、保护电路、配电电路等部分组成。

1）电气控制柜电路原理图又分为集中式、展开式两种。集中式电路图中各部件等以整体形式集中描绘，说明部件的结构原理和工作原理。识读时必须清楚地知道图中继电器的相关线圈、触点属于哪个电路，在什么情况下动作，动作后各相关部分触点会有什么变化等。

2）电气控制柜展开式回路图根据部件的线圈、触点分为各自独立的交流电流、交流电压、直流信号等回路。属于同一部件或继电器的电流、电压线圈和触点使用相同的文字。对于每个独立回路，交流按u、v、w顺序排列直流按继电器的动作顺序排列。识读展开回路图时，对照各回路右侧的文字说明，先交流后直流，从上到下，从左到右逐行识读。两种电路图可以互相补充对照识别更易于理解。

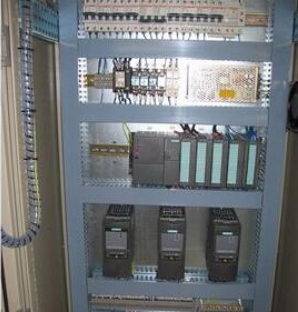

2.电气控制柜接线图是各元件与元件之间是怎么相连的表达图，它是各元器件在控制柜的具体位置尺寸的表达图形。是以电路原理为基础绘制，用于表示电气控制柜里电气部件的位置、布线方式和布线方式，不能够明显表示电气动作原理，主要用于布线、布线的检查维护和故障处理。

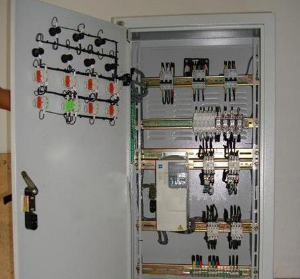

1）电气控制柜接线图是根据各电气设备的配置、主接触、辅助接触、线圈接线柱、控制接线柱在图中明确显示的。电气控制柜原理图，相对比较简单，容易看懂，但是电气控制柜接线图线路画的太繁琐，有种眼花潦乱的感觉。

2)电气控制柜接线图侧重点就是把复杂的线型线号分清楚,详细标明线号和型号，不显示接线原理，施工方便，对工人要求低.

       以上就是广东立东plc控制柜厂家小编，给大家介绍的电气控制柜原理图和接线图的区别，在实际工作中，电气原理图具有结构简单、层次分明、适用于研究、分析电路工作原理等优点，因此在设计部门和生产车间都得到了很广泛应用。
