plc控制柜图纸怎么看

        plc控制柜是按照plc电气系统接线要求将开关设备、测量仪表、保护电气设备和辅助设备组装在封闭或半封闭的金属柜中或屏幕上，plc控制柜图纸上都会标明有各电器配件和按钮的符号，，那么，plc控制柜图纸怎么看呢？立东plc控制柜厂家小编现介绍如下：

首先，plc控制柜里面电器配件标示的符号，两者是相对应的，很容易找到。从PLC接线点的号码管上也能查找与之连接的各元件。plc控制柜的大小，要根据电气元件的数量、大小来确定，PLC控制柜通常都是定制而不是选择固定大小的标准柜（配电室系统常用标准GGD柜）：
1、比如你配置了1台中型PLC控制柜，和一定数量的继电器，还有电气元件，这些器件在选型的时候，厂家都会提供给你样本，上面有外形尺寸的描述，这样你就可以在图纸上去布置它们，最后确定柜子的大小。
2、柜子的内部布置，当然还有要求：这方面多看国家标准就行了，比如《电气装置安装工程盘柜二次结线施工与验收规范》等，如果plc控制柜内有接触器热保护继电器按由上到下的顺序布置；控制部分PLC一般在中间或最上部。又比如，标准要求汇线槽与元件的距离不小于50mm等等。
3、还有一个问题，就是PLC是需要软件编程的，这个也需要学习，如何根据控制系统的要求编制高效、合理、安全的控制程序，不同厂家生产的PLC都自带编程软件。

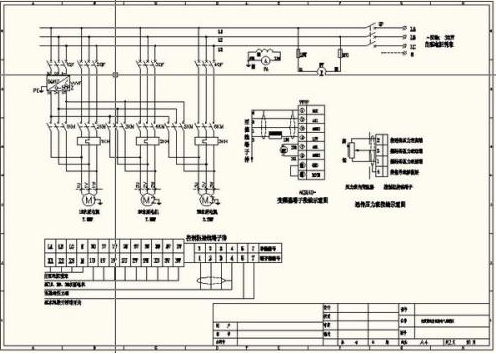

其次，要先看plc控制柜图纸中的主回路。接线前必须仔细阅读图纸，充分理解设计者的意图，而不是根据个人丰富的经验接线，发现不明之处和矛盾之处必须要与设计者取得联系确认，直到没有错误，再接线施工。

另外，要看plc控制柜图纸中的主回路后，再看图纸中的二次电路。
要了解如何在图纸中输入和输出、电线和信号线；要知道图纸中器件代号和图例，明白图纸中接线的标号规则，以及纸中基本电气器件在plc控制柜或操作箱里一般应处的位置。

         以上就是广东立东plc控制柜厂家，为大家介绍的plc控制柜图纸怎么看的内容，希望大家在安装布置plc控制柜的时候有所参考。
