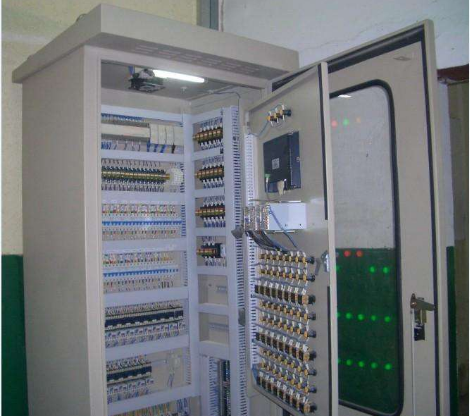

plc控制柜线号比较复杂,往往在PLC控制柜组装施工过程中需要线号标注,为了方便大家在plc控制柜安装接线的时候有个参考,广东立东plc控制柜厂家小编特给大家介绍plc控制柜线号怎么识别的内容如下:
首先,plc控制柜线号要按照强弱电分离单独标识,各部件分别标注的原则。
无论是信号线、电源线还是其他短接线都最好是一线一接,同一相或者称作等电位相的电路,连接在一个点上的所有导线,标注相同的线号,只有在经过电气元件的触点或辅助触点时,虽然在接通的时候是等电位,但是断开时却是不等电位,这种情况下必须标注不同的线;另外,回路标记线号可以按照不同的线路功能进行分组,比如主电路和二次控制电路。同时,按照不同的功能分配每组一定范围的数字,然后进行编号。
其次,plc控制柜线号标注要美观性,不同电位不可用同线号标注,主要有以下几种plc控制柜线号:
1.强电主回路plc控制柜线号:
由于强电主回路一般有大功率负荷,所以一般的标号是按照照照照片顺序加入的。像强电主回路一样,U22W5等。
2.强电控制回路plc控制柜线号:
强电控制回路一般是连接控制线圈的线号,用电气符号和数字表示。例如,第一个热电器显示FR1。第二个热继电器显示FR2。
3.直流控制电路plc控制柜线号:
可以根据控制部件的不同进行标记。例如,PLC进出线可以根据plc的线编号写Q0.0进出线标记I0.0。
4.等电位线路plc控制柜线号:
控制柜上等电位的标注要相同。比如24V-等电位都标注为24V-。
5.中间继电器plc控制柜线号:

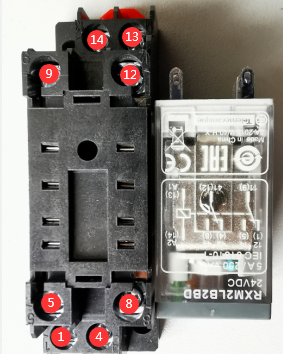

中间继电器的标记是根据电气符号的位置和点数来标记的,第一个中间继电器的9号的点数是KA1/9,1号的点数是KA1/1。这样的标号就不会重复了。
6.变频器plc控制柜线号:
变频器的标记可以根据数字进行标记。例如,如果变频器上的控制信号是1218,则可以显示为1218。
以上就是广东立东PLC控制柜厂家小编,为大家介绍的plc控制柜线号怎么识别呃主要内容,希望能够帮到大家。
