plc控制柜厂家为你提供最新plc接线图实物图

作者:广东立东plc控制柜厂家发布时间:2020-10-11

     在做plc控制柜工控设计及维修过程中,plc控制柜接线以及线路图是否合理和规范至关重要,今天,广东立东plc控制柜厂家为你提供最新plc接线图实物图如下,希望能够帮到大家:

plc安装实物图

一、plc控制柜指示灯、PLC、开关电源、电位器、电压表等plc接线图实物图:

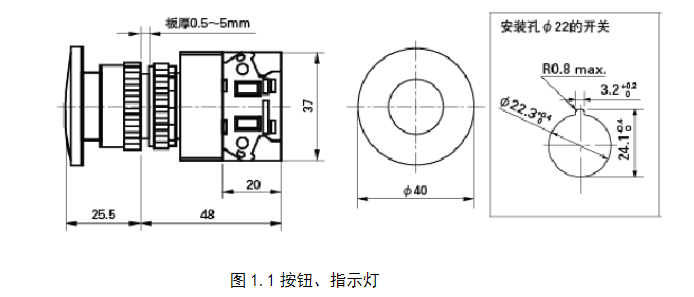

  1. plc在控制柜中怎么接线?首先按键和指示灯是在面板上穿孔安装的,按键一共有16个,指示灯也有16个,各分2排,每个上面包含两个螺旋和接线的4个端点。

plc安装按钮图纸

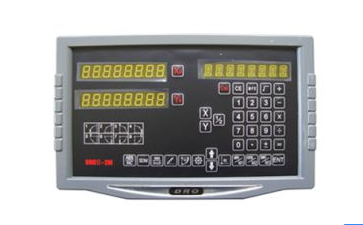

2. plc在控制柜中怎么接线?其次是直流电压数显表在面板上穿孔安装,根据自己控制柜的安装顺序,正负极考虑,安装。数字表如图1.2所示。

plc治理点压数显表

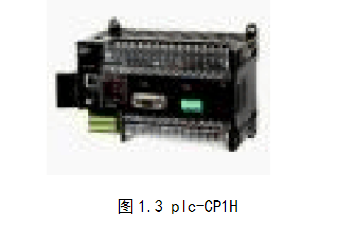

3.卡轨式安装,安装在操作箱中,这是连接PLC软件和控制柜的主要部件,并且在上面安装了连接指示灯和按钮的接线。主要包括电池盖、工作指示灯LED、周边设置、USB端口、七段LED显示、模拟电位器、外部模拟设置输入连接器、拨动开关、内置模拟输入输出,内置模拟输入切换开关、存储盒、DC潭24V输出端子台、输出指示LED、扩展I/O单元连接器、电源、接地、输入端子台等。如下图1.3所示。

plc控制柜

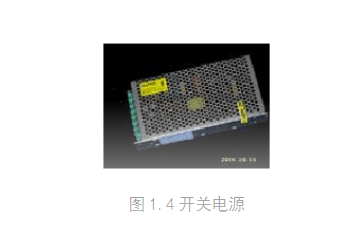

4.面板式安装,安装在操作箱内。主要连接电源,明确正负极。电源如图1.4所示。

plc开关电源图

5.接线端子实物安装:
在面板上打孔安装。一共9个不同形式的端子,用螺丝母固定。如图1.5所示。

plc接线端子图

6.具体安装示意图:

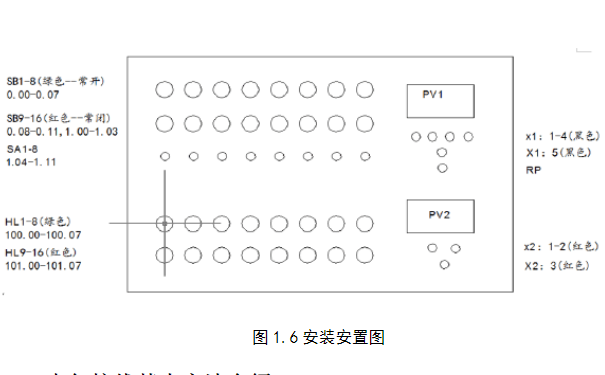

控制盘面板上SB1-8为绿色(常开)按钮,SB9-16为红色(常闭)按钮,中间为8个调制按钮,以下两行分别为8个绿色和8个红色。如图1.6所示。

plc总体安装图

二、 plc在控制柜中怎么接线?来了解一下plc控制柜接线方法以及实物图:
1.输出端接线方法:

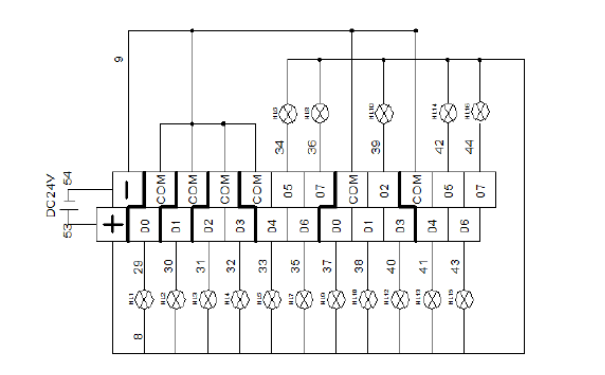

继电器型输出机组接线端子与负载连接如图1.7所示。PLC向该机组某路输出接通信号时,输出继电器线圈接通,同时LED导通,使面板上的指示灯亮起,输出继电器的接点关闭,使外部负载电路接通,灯为用户接通。

plc控制柜输出端接线

2.输入端接线方法:

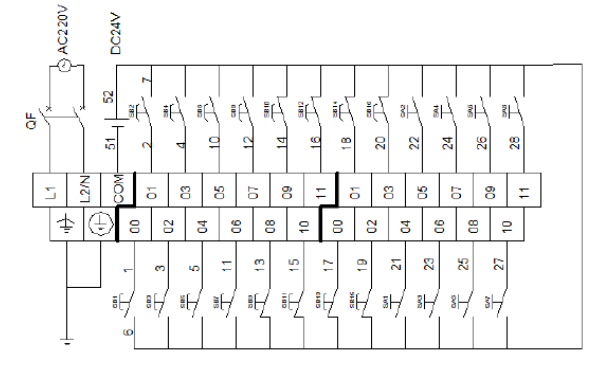

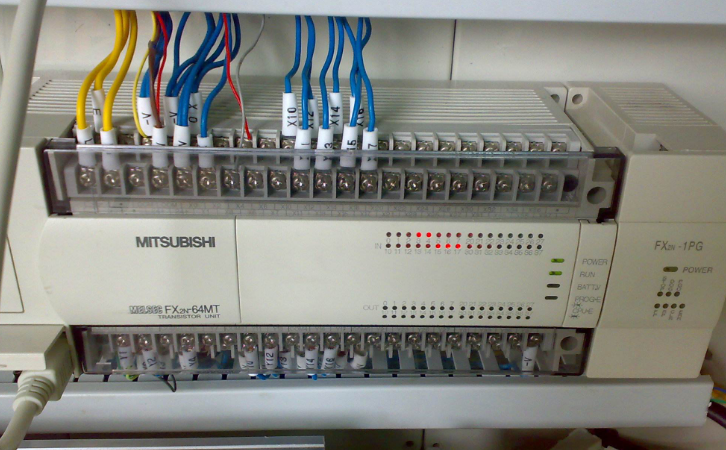

X/XA型CP1H有24个输入点,如图1.8所示。0甬道0.00~0.11位共12点,1通道1.00~1.11位共12点,2通道共24点。根据图,继电器接线端按顺序连接常闭按钮。

plc控制柜输入端接线方法

3.plc控制柜部件实物图解:
下图是一个分布式IO的模块接线控制柜。其规范及标志清晰的接线。现分成几个局部实物图来与大家分享一下:

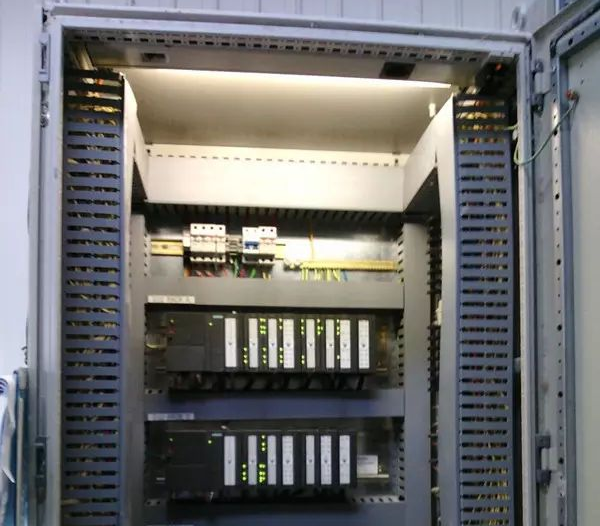

  1. 下图是plc控制柜(图一)的模块布置图。线槽盖上标明了机架的代号。很醒目,方便维修时查找相对应的模块所处的机架号。

plc开关实物接线图

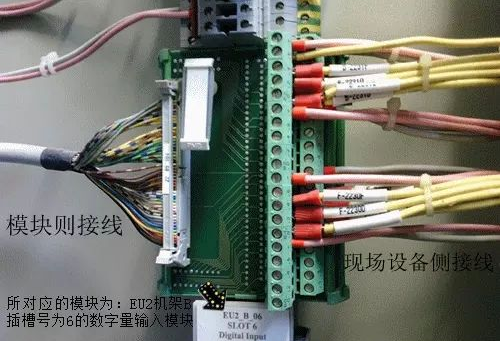

2.下图是plc控制柜柜内其中一个输入模块的模块侧接及现场至模块侧的接线图。它是通过一个通端子排来实现对接的:左侧接线通往模块;右侧为现场设备至模块的信号线。下方白色标记是所对应的模块的机架号(EU2机架B)、模块插槽号(插槽号为6)、模块类型(数字量输入)。

plc安装实物图


       以上就是广东立东plc控制柜厂家为你提供最新plc接线图实物图 ,规范合理的plc控制柜接线以及线路图可以在plc控制柜出现问题的时候,各个设备不会受到影响,查找故障的范围不单单会缩小而且还会十分明显,从而方便维修及缩短维修时间。
