 本设计文档准备用于焊装车间物流区域的物流呼叫系统。

        物流呼叫系统是在焊装车间物流配送模式下,为了提高配送效率,减少配送过程中的人为错误的辅助自动化系统。

物流呼叫系统应用于负责生产配件物流的开捆,分发,配送过程。用于指挥各个物流操作区域的作业节拍,通知发货,并且保证物流系统能够按照整车实际生产速度配送物料。

1、物流呼叫功能描述

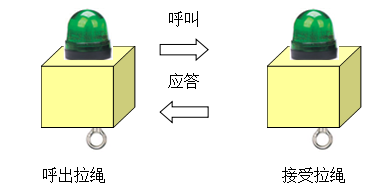

人工物料呼叫系统由信息发出拉线呼叫灯和信息接受拉线呼叫灯组成。主要适用于手工加工工位。

信息发出拉线呼叫灯安装在生产线旁,当生产线发生缺料或是预计将要缺料时,由生产作业者拉下呼叫灯的拉绳开关。信息接受拉线呼叫灯安装在物料准备区,当缺料呼叫发生后,延迟10秒(可以设定)后所需要物料对应的接受灯会亮起,表示通知物料准备人员送料。当物料准备完成后,拉下接受灯的拉绳开关,表示本次呼叫已经得到响应。然后将物料送到线边。此时两边的灯都自动熄灭。

当发生物料准备超时延迟的状况下,既来不及准备所对应的物料。此时,信息接受拉线呼叫灯就会闪烁,表示操作超时,通知作业者尽快备料。

用户可以自由设定某一区域的延迟判定时间,以适应不同区域的不同时间响应要求。



2、系统设定:

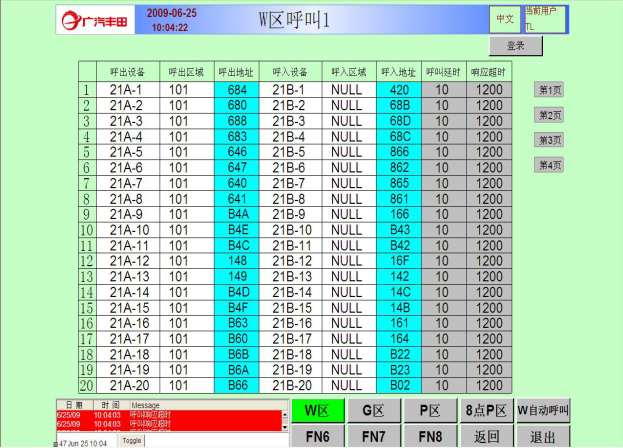

2.1 系统设定界面是在PLC控制柜上触摸屏监控画面上。此画面是对于人工W品呼叫进行监视和设定的界面。

2.2 本画面里,响应超时设定是用来设定各个区域物料准备时间的。每一个区域可以有一个独立的超时时间。

2.3 呼叫延时设定用来设定当发出呼叫后,多少时间后接受指示灯才亮。此参数全系统需要统一设定。

2.4 呼出设备和呼入设备指的是拉灯的编号,可以自由设置,呼出区域和呼入区域指的是拉灯所在的番地号。

2.5 呼出地址和呼入地址指的是拉灯的PLC地址,当需要改动呼出设备和呼入设备的对应关系时,则在呼出地址和呼入地址栏改成理想中的对应关系。通常呼出(呼入)设备编号、呼出(呼入)区域、呼出(呼入)区域一齐改动。

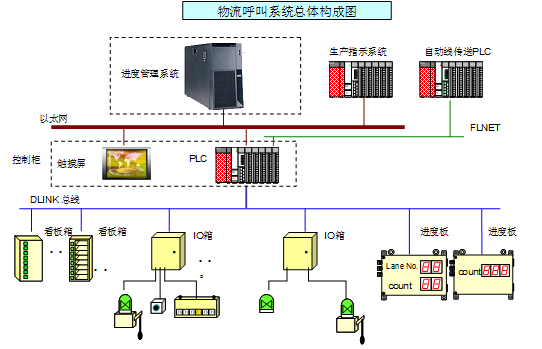

3、物流呼叫系统平台网络架构

3.1 系统的网络分成两层。上层的是以太网,它提供了PLC和触摸屏,服务器,生产指示系统之间的通信。它们使用标准的TCP/IP协议进行通信。

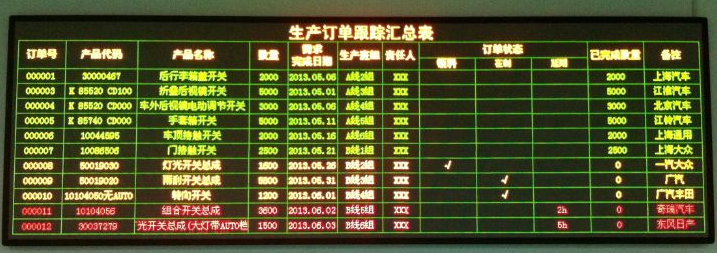

3.2 下层是DLINK网,它提供了PLC和拉绳接入箱,光眼接入箱,各ANDON板之间通信。FLNET作为选项,可以用来与自动线传送PLC通信。

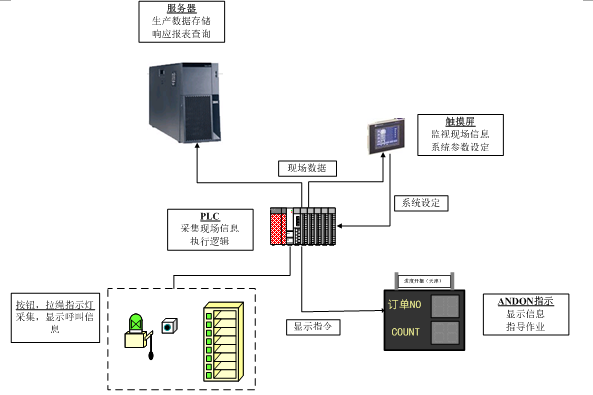

上图是本系统各硬件的功能示意。本系统主要由如下部件组成:

Ø PLC 是系统核心。负责业务逻辑的执行,现场数据的采集。

Ø 触摸屏。负责设定一些参数。并可以监控系统实施运行的一些状况。


4、物流呼叫系统平台软件架构

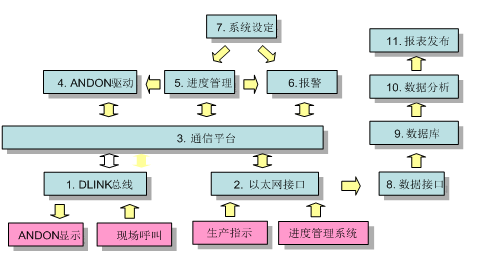

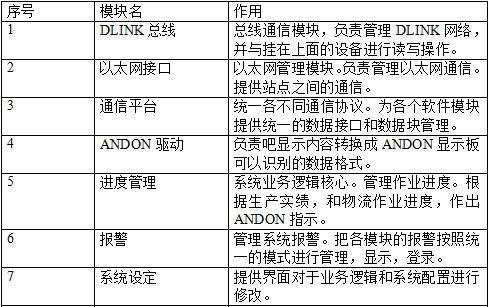

上图是本系统按照软件模块及相互之间的关系所绘制出来的一个软件模块结构图。下面对每一模块所承载功能做简要介绍。
